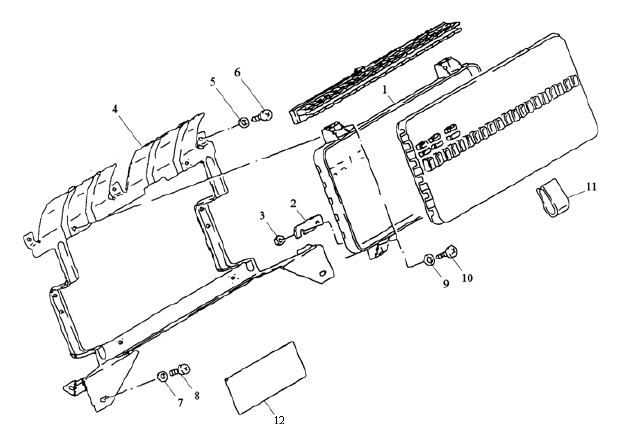

n. º | parte n. º | nome chinês | parte nome |
1 | 81.25444.6060 | 中央电器装置板 | centro painel elétrico |
2 | 81.25908.0010 | 两孔连接片 | conexão placa |
3 | Q340B06 | 1 型六角螺母 | Hex porca |
4 | DZ95189583640 | 电器装置板安装支架总成 | centro painel elétrico |
|
|
| suporte montagem |
| DZ95189583650 | 电器装置板支架总成 | centro painel elétrico |
|
|
| suporte montagem |
5 | Q40104T16F9 | 平垫圈 | arruela lisa |
6 | 06.07151.1503 | 十字槽盘头自攻螺钉 | parafuso |
7 | Q40206 |
大垫圈 | arruela grande |
8 | 06.04201.6607 | 平头自攻螺钉 | parafuso |
9 | Q40106T16F9 | 平垫圈 | arruela |
10 | 06.04201.4609 | 平头自攻螺钉 | parafuso |
11 | 81.66818.0001 | 继电器插拨器 | Pull inserir ferramentas |
12 | 81.61460.2036 | 保护垫 | coxim |
